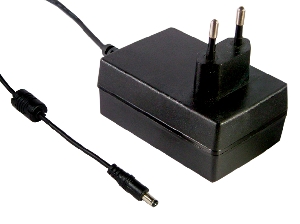

Этот тест выполнен для источника питания (AC/DC преобразователя напряжения) ES18E12-P1J. Как видно на картинке, этот источник питания не является бесперебойным.
Преобразователь напряжения ES18E12-P1J может использоваться для питания стабилизированным напряжением устройств промышленной и бытовой электроники, в том числе, по нашему мнению, таких устройств как: - компоненты систем охранного телевидения (СОТ),
- приборы и контроллеры систем управления доступом (СКУД).
Разработкой, производством и поставкой блоков бесперебойного питания ES18E12-P1J занимается компания Mean Well Enterprises Co., Ltd. (Mean Well, MW) основаная в 1982 году. В настоящее время Mean Well это ведущий и наиболее крупный тайваньский производитель источников питания. Номенклатура изделий включает более 2000 наименований источников питания AC/DC, конверторов DC/DC и инверторов DC/AC, производимых на заводах в КНР и на Тайване. Продукция компании характеризуется высоким качеством. Очень широко представлена номенклатура источников питания AC/DC. Это промышленные источники питания различного исполнении для встраивания в промышленную аппаратуру самого разного назначения, источники питания типа "desk top” и "wall mount”, выполненные в виде законченных внешних устройств питания ноутбуков и другой бытовой и промышленной техники, лабораторные источники питания и др. Продукция Mean Well соответствует международным стандартам по электромагнитной совместимости и электробезопасности, что подтверждено сертификатами UL, cUL, CSA, TUV, CE. Система менеджмента качества компании соответствует стандарту ISO 9001. Норма возвращения изделий для исправления дефектов менее 0,1% в течение года.
Особенности
Источник питания ES18E12-P1J предназначен для преобразования из 220 вольт переменного тока в 12 вольт постоянного тока. Преобразователь, в основном предназначен для использования в производственных и бытовых целях для подключения устройств питающихся от 12 вольт и потребляющих не более 18 Вт.
В качестве сравнения приведем технические параметры другого, но схожего по габаритам и массе малогабаритного источника питания - МИП-Р, разработанного НИЦ "Охрана" ГУВО МВД России. Дело в том, что МИП-Р входит в так называемый СПИСОК технических средств безопасности, удовлетворяющих «Единым требованиям к системам передачи извещений и системам мониторинга подвижных объектов, предназначенным для применения в подразделениях вневедомственной охраны» и «Единым техническим требованиям к объектовым подсистемам охраны, предназначенным для применения в подразделениях вневедомственной охраны» не один год.
Таблица 1. Краткие технические параметры ES18E12-P1J и МИП-Р. | Характеристики | ES18E12-P1J | МИП-Р | | Тип преобразователя | импульсный | линейный | | Выходная мощность, Вт | 18 | не указано | | Входное напряжение АС, В | 90-264 | 187-242 | | Входное напряжение DC, В | 135-370 | нет | | Электрическая прочность изоляции вход-выход, В, АС | 3000 | не указано | | Выходное напряжение DC, В | 12 | 12 | | Выходной ток, А | до 1,5 | до 0,05 | | КПД, % | 76 | - | | Рабочая температура | -20...60°С | -30...50°С | | Размеры корпуса, мм | 79x54x33 | 90x75x60 | | Масса, кг | 0,22 | 0,35 | | Комплекс защит от:короткого замыкания/перегрузки/перенапряжения | +/+/+ | +/+/- |
Цель тестирования: - выяснить, как источник питания ES18E12-P1J будет вести себя в разных условиях нагрузок.
Тестируемые параметры: - электрические параметры на выходе источника на переменной нагрузке,
- электрические параметры источника при изменениях входного сетевого напряжения,
- стабильность работы источника при подключении емкостной нагрузки,
- температурный режим работы.
Принципы тестирования и приборы тестового стенда описывались в статье Тест источника вторичного электропитания ТР220-12.

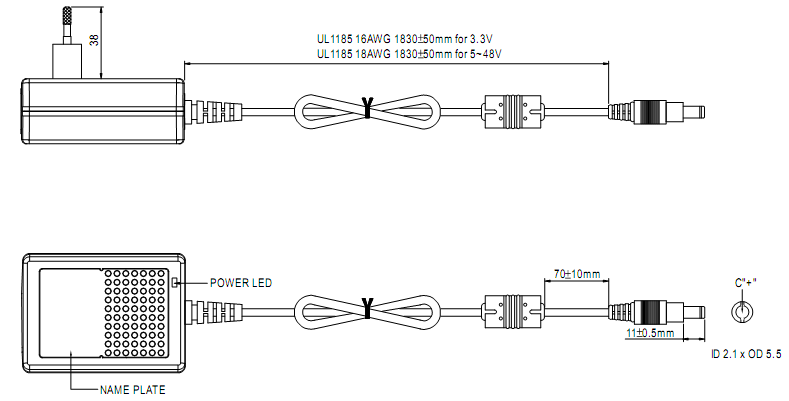

Конструкция Конструкция источника питания показана на рисунке ниже. Корпус клееный, без вентиляционных отверстий. Нужен штекер не конце провода или нет - решать Вам. Некоторые модели видеокамер имеют аналогичную ответную часть и это удобно.
Там, где на чертеже указано NAME PLATE вклеен информационный шильдик с маркировкой и основными параметрами.
Результаты измерений
Таблица 1. Измерение нагрузочной способности ES18E12-P1J при номинальном сетевом напряжении 226 В. | Ток, А | Напряжение
на нагрузке *, В | Напряжение на выходе
источника, В | Температура
корпуса ***, °С | | 0 | 12,12 | 12,12 | + 32 | | 0,34 | 12,02 | 12,10 | + 37 | | 0,44 | 12,0 | 12,09 | + 41 | | 0,58 | 11,96 | 12,08 | + 42 | | 0,78 | 11,91 | 12,06 | + 43 | | 0,92 | 11,88 | 12,05 | + 44 | | 1,02 | 11,85 | 12,04 | + 44 | | 1,35 | 11,76 | 12,01 | + 46 | | 1,8** | 11,64 | 11,97 | + 48 | | 2,12** | 11,55 | 11,94 | + 49,6 |
* - частично напряжение падает на измерительных проводах.
** - данный режим нагрузки по току не предусмотрен изготовителем источника питания. *** - при температуре окружающего воздуха +27 °С.
Таблица 2. Тестирование работоспособности ES18E12-P1J при изменениях сетевого напряжения. | Ток, А | Номинальное напряжение на выходе источника, В | Пороги снижения
входного/выходного напряжения, В | Порог восстановления до номинального выходного напряжения, В (AC) | | 0,34 | 12,08 | 35 AC/10,0 DC
28 AC/7,0 DC | 39,5 | | 0,44 | 12,08 | 39 AC/10,0 DC
32 AC/7,0 DC | 44 | | 0,57 | 12,07 | 44 AC/10,0 DC
36 AC/7,0 DC | 52 | | 0,78 | 12,05 | 50 AC/10,0 DC
40 AC/7,0 DC | 59 | | 1,01 | 12,02 | 56 AC/10,0 DC
46 AC/7,0 DC | 68 |
Требуется отдельное пояснение к Таблице 2. Поскольку источник питания при снижении входного сетевого напряжения не отключается совсем, достигнув определенного порога, как у ранее протестированных образцов, а продолжает работать, плавно снижая напряжение на выходе вплоть до 2-3 В, то в Таблице 2 указаны два значения выходного напряжения: 7,0 В и 10,0 В и соответствующие им входные сетевые напряжения.
Было бы интересно попробовать подключить ES18E12-P1J к источнику постоянного (!) тока 40-70 В, но такого у нас в наличии не оказалось.
Подведение результатов
Источник питания ES18E12-P1J значительно превзошел параметры указанные производителем. При таких малых массогабаритных параметрах значение тока более 1,5 А на 12В - великолепный результат, по-этому ставим "отлично".
Стабильность напряжения на выходе очень хорошая, подключение емкостной нагрузки не вызвало сбоев в работе. По этому параметру ES18E12-P1J получает так же "отлично".
Диапазон входных напряжений (Таблица 2), при которых ES18E12-P1J сохраняет работоспособность, очень широк. По этому показателю ставим "отлично".
Итог
Преобразователь напряжения ES18E12-P1J оправдал наши ожидания и может быть смело рекомендован к использованию в системах безопасности объектов таких как: - видеонаблюдение - для питания видеокамер.
- системы контроля и управления доступом - для питания различных контроллеров.
Для обеспечения резервирования по питанию, можно подключить ES18E12-P1J к ИБП (UPS), желательно On-Line типа. Такая схема питания предпочтительна для систем уличного видеонаблюдения.
|
