2.Нормативная документация для проектирования систем ОПС

3.Возникают ли проблемы связи при удлинении антенного кабеля?

4.Источник питания ES18E12-P1J Mean Well

Тот же вопрос мы адресовали разработчикам ИСБ "Орион", и получили на него такой ответ.

Особенности запуска АРМ «Орион Про» под управлением ОС Windows 7.
1. НЕОБХОДИМО для пользователя, под чьими правами производится вход в WINDOWS, предоставить полные права на доступ к:
a. папке с установленным АРМ «Орион Про»,
b. ветке реестра [HKEY_LOCAL_MACHINE\SOFTWARE\BOLID].

2. НЕОБХОДИМО произвести от имени администратора первый запуск программного модуля «Центральный Сервер системы» (файл CSO.exe в папке с установленным АРМ «Орион Про»),

Запуск Центрального Сервера системы необходимо производить от имени администратора также в тех случаях, когда планируется использование BDE.

В случае если планируется постоянное использование BDE, то необходимо использовать один из вариантов:

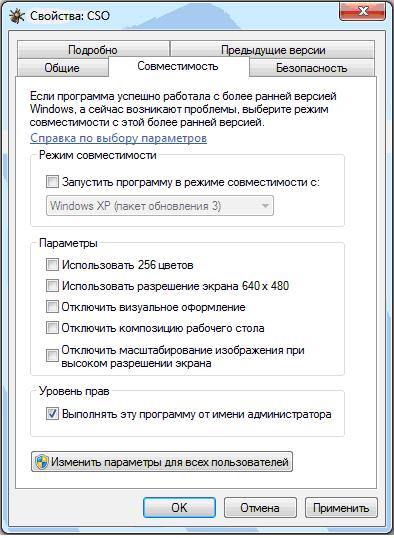

a. Вариант I: Всегда производить запуск Центрального Сервера системы от имени администратора. Для этого необходимо в свойствах программного модуля «Центральный Сервер системы» (файл CSO.exe в папке с установленным АРМ «Орион Про») выставить параметр «Выполнять эту программу от имени администратора» (окно «Свойства», вкладка «Совместимость»).

b. Вариант II: Необходимо изменить расположение файла с настройками BDE.

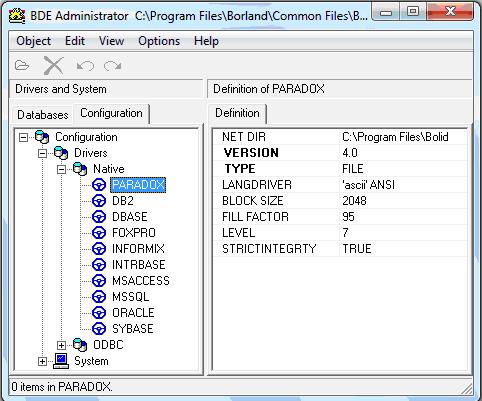

Для этого требуется запустить BDE Administrator (файл bdeadmin.exe в папке C:\Program Files\Borland\Common Files\Bde), перейти на вкладку Configuration, выбрать объект Configuration\Drivers\Native\PARADOX.

Далее в свойстве NET DIR требуется указать для файла настроек ту папку, для доступа к которой у пользователя, под правами которого производится вход в Windows, имеются полные права:

Для принятия изменений необходима перезагрузка компьютера!

3. При первом запуске основных программных модулей производится запрос от Брэндмаузера Windows о разрешении (разблокировке) каждого программного модуля. В связи с этим в некоторых случаях возможны следующие ситуации:
a. При первом запуске Оболочки системы после закрытия окна брэндмаузера возможно потребуется перезапуск Оболочки системы.
Перезапуск потребуется, если после закрытия окна брэндмаузера отобразится диалоговое окно с сообщением об ошибке в Оболочке системы.
b. Возможно потребуется перед первым запуском Ядра опроса на компьютере, где запускается видеодрайвер АРМ «Орион Про», запустить видеодрайвер однократно вручную (файл VideoDriver.exe в папке с установленным АРМ «Орион Про»).

Запуск вручную потребуется, если брэндмаузер не спросит о разрешении запуска видеодрайвера, а спустя некоторое время отобразится диалоговое окно с сообщением о невозможности для видеодрайвера получить доступ к реестру OLE.

Добавил: Гость

Нормативная документация для проектирования систем ОПС

Подскажите какую нормативную документацию надо изучать для того чтобы заниматься монтажем и проектированием ОПС и других систем безопасности, например видеосистемы и СКУД? Какая есть действующая на сегодняшний день? Заранее благодарен.

По Вашей просьбе приводим примерный перечень нормативной документации необходимой при производстве проектных и монтажных работ, а также для дальнейшего обслуживания систем безопасности, как то:
- охранно-пожарная сигнализация;
- системы охранного телевидения;
- системы контроля и управления доступом.

Возможно приводимый перечень будет не полным и по мере поступления новых нормативов будет дополняться и редактироваться.

ГОСТы

1. ГОСТ Р 52551-2006. Системы охраны и безопасности. Термины и определения.;

Скачать с сервера
2. ГОСТ Р 52435-2005. Технические средства систем охранной сигнализации. Классификация. Общие технические требования и методы испытаний.;

Скачать с сервера
3. ГОСТ Р 52436-2005. Приборы приемно-контрольные охранной и охранно-пожарной сигнализации. Общие технические требования и методы испытаний.
4. ГОСТ 26342-84. Классификация технических средств охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры.;

Скачать с сервера
5. ГОСТ Р 51241-2008. Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний.;

Скачать с сервера
6. ГОСТ Р 51558-2008. Системы охранные телевизионные. Общие технические требования. Методы испытаний.;

Скачать с сервера
7. ГОСТ Р 51136-98. Стекла защитные многослойные. Общие технические условия.
8. ГОСТ 12.1.019-79. Электробезопасность. Общие требования и номенклатура видов защиты.;

Скачать с сервера
9. ГОСТ 12.1.030-81. Электробезопасность. Защитное заземление, зануление.;

Скачать с сервера
10. ГОСТ 12.1.038-82. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов.;

Скачать с сервера
11. ГОСТ 21.101-97 Система проектной документации для строительства. Основные требования к проектной и рабочей документации.
12. ГОСТ 12.1.033-81 ССБТ. Пожарная безопасность. Термины и определения.
13. ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования.

Р и РД

14. РД 78.145-93 Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.;

Скачать с сервера
15. Пособие к РД 78.145-93 ;

Скачать с сервера
16. РД 25.952-90 Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Порядок разработки задания на проектирование. ;

Скачать с сервера
17. РД 78.36.002-99 Технические средства систем безопасности объектов. Обозначения условные графические элементов систем. ;

Скачать с сервера
18. РД 78.36.003-2002 Инженерно-техническая укрепленность. Технические средства охраны. Требования и нормы проектирования по защите объектов от преступных посягательств.;

Скачать с сервера
19. РД 78.36.004-2005 Рекомендации о техническом надзоре за выполнением проектных, монтажных и пусконаладочных работ по оборудованию объектов техническими средствами охраны.;

Скачать с сервера
20. РД 78.36.005-2005 Рекомендации о порядке обследования объектов, принимаемых под охрану.;

Скачать с сервера
21. РД 78.36.006-2005 Рекомендации по выбору и применению технических средств охранно- пожарной сигнализации и средств инженерно-технической укрепленности для оборудования объектов.;

Скачать с сервера
22. Р 78.36.004-99 Рекомендации по технической укрепленности квартир по оборудованию их средствами охранной сигнализации.;

Скачать с сервера
23. Р 78.36.005-99 Выбор и применение систем контроля и управления доступом: Рекомендации.;

Скачать с сервера
24. Р 78.36.008-99 Проектирование и монтаж систем охранного телевидения и домофонов: Рекомендации. ;

Скачать с сервера
25. Р 78.36.010-2000 Инженерно-техническая защита нетелефонизированных объектов.;

Скачать с сервера
26. Р 78.36.011-2000 Организация работы пунктов централизованной охраны. Рекомендации.;

Скачать с сервера
27. Р 78.36.013-2002 Ложные срабатывания технических средств охранной сигнализации и методы борьбы с ними.;

Скачать с сервера
28. РМ 78.36.001-99 Справочник инженерно-технических работников и электромонтеров технических средств охранно-пожарной сигнализации 1997 г. (с последующими обновлениями).;

Скачать с сервера

Строительные нормы и правила

29. СН и П31-02-2001. Дома жилые одноквартирные.;

Скачать с сервера
30. СНиП 3.05.06-85. Электротехнические устройства.;

Скачать с сервера

Противопожарные требования

31. Федеральный закон 123-ФЗ "Технический регламент о требованиях пожарной безопасности";

Скачать с сервера
32. ППБ 01-03. Правила пожарной безопасности в Российской Федерации.;

Скачать с сервера
33. НПБ 103-95. Торговые павильоны и киоски. Противопожарные требования.;

Скачать с сервера
34. НПБ 104-03. Системы оповещения и управления эвакуацией людей при пожаре в зданиях и сооружениях.;

Скачать с сервера
35. НПБ 110-03. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией.;

Скачать с сервера

Своды правил по пожарной безопасности

В Российской Федерации многие нормы пожарной безопасности (НПБ) заменены сводами правил по пожарной безопасности (СП). Разработкой данных документов занимается ФГУ ВНИИПО МЧС России.

36. СП 1-13130-2009.Системы противопожарной защиты. Эвакуационные пути и выходы. 01.05.2009 ФГУ ВНИИПО МЧС России
37. СП 2-13130-2009.Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты. 01.05.2009 ФГУ ВНИИПО МЧС России
38. СП 3-13130-2009. Системы противопожарной защиты. Системы оповещения и управления эвакуацией людей при пожаре. 01.05.2009 ФГУ ВНИИПО МЧС России
39. СП 4-13130-2009. Системы противопожарной защиты. Ограничение распространения пожаров на объектах защиты. Требования к объемно-планировочным и конструктивным решениям. 01.05.2009 ФГУ ВНИИПО МЧС России
40. СП 5-13130-2009. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования. 01.05.2009 ФГУ ВНИИПО МЧС России
41. СП 6-13130-2009. Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности. 01.05.2009 ФГУ ВНИИПО МЧС России
42. СП 7-13130-2009. Отопление, вентиляция и кондиционирование. Противопожарные требования. 01.05.2009 ФГУ ВНИИПО МЧС России
43. СП 8-13130-2009. Системы противопожарной защиты. Источники наружного противопожарного водоснабжения. Требования пожарной безопасности. 01.05.2009 ФГУ ВНИИПО МЧС России
44. СП 9-13130-2009.Техника пожарная. Огнетушители. Требования к эксплуатации. 01.05.2009 ФГУ ВНИИПО МЧС России
45. СП 10-13130-2009. Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности. 01.05.2009 ФГУ ВНИИПО МЧС России
46. СП 12-13130-2009. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности. 01.05.2009 ФГУ ВНИИПО МЧС России;

Скачать с сервера Своды Правил (СП) одним архивом

Прочая нормативная документация

47. Бюллетень технических средств безопасности, рекомендованных к использованию вневедомственной охраной в 2006г.(издаваемый в последующие годы, последний за 2010 год).;

Скачать с сервера
48. Методическое пособие к семинару: «Проектирование, монтаж и эксплуатация ТСО и ОПС». Тема радиоволновые, комбинированные и параметрические извещатели.;

Скачать с сервера
49. Учебное пособие «Отечественные радиосистемы передачи тревожных извещений».;

Скачать с сервера
50. Учебное пособие «Охранные извещатели блокировки остекленных конструкций».
51. Учебное пособие «Средства и системы контроля и управления доступом».;

Скачать с сервера
52.«Применение технических средств для организации охраны аэропортов» Информационный обзор.;

Скачать с сервера
53. Правила устройства электроустановок (ПУЭ) седьмое издание.;

Скачать с сервера
54. Правила технической эксплуатации электроустановок потребителей (Минэнерго России, Приказ №6 от 13.01.03г.).
55. Трудовой кодекс Российской Федерации. Закон РФ от 30 июня 2006г. №197-ФЗ;

Скачать с сервера
56. Приказ МВД РФ от 02 ноября 2005г. №890 « Об утверждении Инструкции по организации эксплуатации технических средств охраны на объектах, охраняемых вневедомственной охраной при органах внутренних дел Российской Федерации (отменен №647-03).
57. Правила безопасности при работе с инструментами и приспособлениями. Министерство топлива и энергетики Российской Федерации. Санкт-Петербург, ДЕАН, 2000 г.
58. Первая помощь в экстремальных ситуациях.Практическое пособие.МВД России.М,2000г. издательство НЦ ЭНАС.
59. Сан Пин 2.2.2./2.4.1340-03. Гигиенические требования к персональным электронно-вычислительным машинам и организация работ.

Скачать с сервера
60. Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций СО153-34.21.122-2003. Утверждена приказом МИНЭНЕРГО России от 30.06.2003г.

Добавил: Андрей

Возникают ли проблемы связи при удлинении антенного кабеля?

Здраствуйте, подскажите пожалуйста. Есть удаленный объект. Проблема в том,что постоянно пропадает связь,слабый сигнал,независимо от оператора. Есть ли смысл удлиннить антенну до 30 метров. И возникнет ли потеря сигнала?

Просим извинения за столь долгую задержку с ответом. Ваш вопрос был переадресован компетентным людям, мы ждали что они ответят.

Да, безусловно, длинна антенного кабеля непосредственным образом влияет на качество приема и передачи. Чем длиннее кабель, тем больше затухание в нем сигнала, при этом рост затухания связан с частотой сигнала. Чем частота выше, тем затухание больше. Рекомендуемая длинна кабеля не более 10-15 метров.

Как вариант, в Вашей ситуации, когда оборудование находиться в «зоне неуверенного приёма», можно использовать GSM-репитеры или GSM усилители. GSM-репитер - усилитель радиосигналов стандарта GSM900. Усилитель предназначен для обеспечения работы сотовой связи стандарта GSM900 в местах со слабым уровнем сигнала или при полном отсутствии сигнала (подвальные помещения, подземные гаражи, автостоянки, загородные дома и т.д.).
Другие названия - GSM бустер, усилитель-ретранслятор GSM сигнала.
Учитывайте то, что принципы работы GSM-репитеров или GSM усилителей несколько различны.

Пример GSM-репитера: модель AnyTone 500 в комплектации с направленной антенной.

Комплектация:

Ретранслятор
Внешняя направленная антенна (типа "волновой канал"), кабель 10м

Внутренняя штыревая антенна
Кабель 5м
Блок питания
Инструкция

Обратите внимание! Длинна антенного кабеля внешней антенны 10м. Что соответствует рекомендациям.

Добавил: Шашков Алексей Алексеевич

Источник питания ES18E12-P1J Mean Well

Подскажите, пожалуйста, в описании ES18E12-P1J Mean Well присутствует такой параметр, как INRUSH CURRENT (max.) 40A / 230VAC, не будет ли проблем, при подключении этого адаптера к UPS, в виде сгорания предохранителей на UPS из-за такого большого тока потребления, пусть, даже, кратковременно?

Или, же, это справедливо, только при первом включении адаптера в сеть? При тестировании Вами блока, не возникало таких проблем?

INRUSH CURRENT - пусковой ток, возникает при первом включении устройства, из-за зарядки входной ёмкости (конденсатора), что характерно для всех импульсных источников питания. Зависит от величины ёмкости конденсатора и момента начала его заряда относительно фазы сетевого напряжения, как правило, характеризуется малой длительностью (миллисекунды), что не приводит к негативным последствиям. 40А указывается для момента начала заряда конденсатора при максимальном напряжении в фазе.

К счастью, никаких проблем с эксплуатацией ES18E12-P1J Mean Well на протяжении длительного времени замечено не было.

Добавил: Юрий

Может подскажет кто?

Извините конечно за вопрос не совсем в тему, где можно заказать комплектующие готовые модули для того чтобы самому дома сконструировать охранную систему для дома, для автомобиля, чтобы была не хуже промышленной по характеристикам? Заранее спасибо.

Вопрос конечно интересный, но действительно "не в тему".
Предоставьте конструирование охранных систем специалистам, ну, а если, все таки, хотите что-то сделать сами - Интернет Вам в помощь.

Добавил: milltos
