Удобный, быстрый и наглядный подбор фокусного расстояния объектива, высоты установки камеры и её наклона и другие параметры.

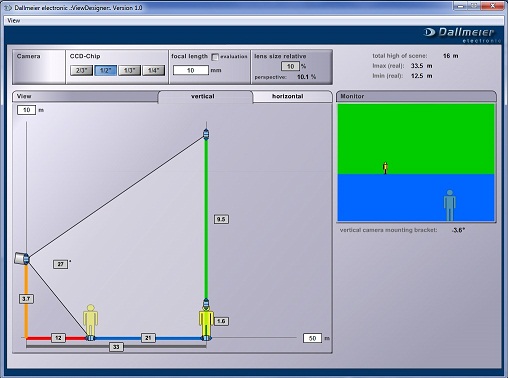

Рисунок 1. Камера с узко угольным объективом.

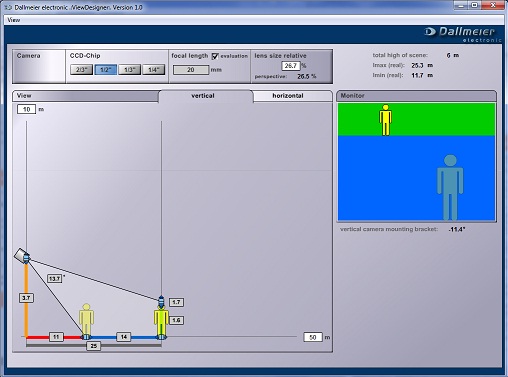

Рисунок 1. Камера с широко угольным объективом.



Краткие пояснения к работе программы.

Основные термины. Англоязычные и их русский перевод (как могли).

CCD-Chip - ПЗС матрица, её размер в дюймах.
focal length - фокусное расстояние объектива
evaluation - определение, оценка (позволяет выбрать между focal length и lens size relative)
lens size relative - относительный размер объектива
perspective - проекция (в нашем случае требования к размеру максимально удаленного видимого объекта относительно поля монитора в %, выбирается исходя из задач системы видеонаблюдения: обнаружение, различение, распознование)
vertical - вертикальная плоскость зоны обзора камеры
horizontal - горизонтальная плоскость зоны обзора камеры
total high of scene - общая высота сцены (полный максимум вида в метрах)
vertical camera mounting bracket - вертикальная линия установки кронштейна камеры (в нашем случае отклонение от линии горизонта в градусах, по другому либо камера параллельна земле, либо наклонена вверх или вниз на указанный угол)
Imax (real) - реальная задаваемая максимальная зона видимости видеокамеры (на рис.3 - серая полоса с пометкой 33 соответствует действительному значению 33,5 метра)
Imin (real) - реальная задаваемая минимальная зона видимости видеокамеры (на рис.3 - красная полоса с пометкой 12 соответствует действительному значению 12,5 метра)

Цветовая маркировка и обозначения
Желтая линия - высота установки камеры по вертикали относительно земли.
Красная линия - "мертвая зона" под камерой, зона не видимости.
Синяя линия - рабочая зона обзора камеры с учетом требований предъявляемых с системе охранного телевидения в целом.
Зеленая линия - граница рабочей зоны обзора камеры, включает в себя и вертикальную проекцию поля зрения камеры.


Принципы и этапы  работы с программой

1. Выбрать размер используемой ПЗС матрицы.
2. Выбрать режим вычислений программы. Выбирается или режим с постоянным фокусным расстоянием  объектива focal length или режим  относительного размера удаленного объекта lens size relative и perspective. Ввести  требуемые значения в поля.
3. Выбрать высоту установки камеры.
4. Задайте высоту объекта наблюдения (человечек с бегунком на голове).
5. Задайте максимальную дистанцию до самого удаленного различимого объекта (серая шкала).
6. В режиме focal length управляя ползунками добейтесь приемлемого для Вас результата, программа автоматически вычислит углы обзора камеры по вертикали и горизонтали (соотношение сторон кадра 3/4), угол наклона камеры относительно горизонта, расстояние рабочей и "мертвой" зоны, покажет на экране "виртуального" монитора как бы это выглядело.
7. В режиме lens size relative  результат будет зависеть от того каким ползунком Вы будете управлять. Вертикальным изменяется только угол наклона камеры. Управляя горизонтальным ползунком можно изменять угол наклона камеры относительно горизонта, расстояние рабочей и "мертвой" зоны, параметры focal length, lens size relative и perspective.  На экране "виртуального" монитора отобразиться результат. При изменении фокусного расстояния объектива ориентируйтесь не принятый модельный ряд.

Рисунок 3. Окно программы в рабочем разрешении.
